額定電壓0.6/1kV交聯聚乙烯絕緣防水型電力電纜
發布時間：2016-08-24
一、執行標準
GB/T 12706 額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件（等同采用國際標準IEC60502）
Q/XYT 13防水型電力電纜
二、用途
額定電壓0.6/1kV交聯聚乙烯絕緣防水型電力電纜適用于1kV及以下電力系統中，可用于港口、水電站、船閘、隧道、化工、冶金、水庫、水廠、園林燈飾等供電防水工程可靠性要求高的重要設施及基地，以及高降雨量地帶和低洼地區的低壓電力傳輸。
阻燃型電力電纜除具有普通塑力纜的特性外，還具有不易著火或著火后延燃僅局限在一定的范圍內的特點，特別適用于火災報警、消防設施、緊急疏散等火災應急系統的配電。
無鹵低煙阻燃型電力電纜除具有普通塑力纜、普通阻燃電纜的特性外，還具有電纜著火時無鹵酸氣體釋出、發煙少、產生腐蝕氣體較少、阻燃性能好等特點，特別適用于火災報警、消防設施、緊急疏散等火災應急系統的配電。
三、使用特性
1、交流額定電壓（U0/U）：0.6/1kV。
2、硅烷交聯聚乙烯絕緣最高工作溫度不超過90℃。
3、最低環境溫度：-15℃。
4、電纜安裝敷設溫度應不低于0℃。
5、電纜允許彎曲半徑見表1的規定：
表1 電纜允許彎曲半徑
|
項目 |
單芯電纜 |
三芯電纜 |
||
|
無鎧裝 |
鎧裝 |
無鎧裝 |
鎧裝 |
|
|
安裝時電纜最小彎曲半徑 |
20D |
15D |
15D |
12D |
|
靠近連接盒和終端的電纜最小彎曲半徑（但彎曲時要小心控制，如采用成型導板） |
15D |
12D |
12D |
10D |
|
注：D為電纜外徑。 |
||||
四、代號名稱和含義
表2 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
FS |
防水型 |
|
導體 |
T L |
銅（省略） 鋁 |
|
絕緣材料 |
YJ |
硅烷交聯聚乙烯（XLPE、3kV級） |
|
護套材料 |
A |
擋潮層聚乙烯護套 |
|
外護層 （鎧裝及護套） |
23 33 63 73 |
雙鋼帶鎧裝聚烯烴護套 鋼絲鎧裝聚烯烴護套 雙非磁性金屬帶鎧裝聚烯烴護套 非磁性金屬絲鎧裝聚烯烴護套 |
|
注：1）非磁性金屬帶包括不銹鋼帶、鋁或鋁合金帶等。若訂貨合同中未注明，則采用何種非磁性金屬帶由制造方確定。 2）非磁性金屬絲包括不銹鋼絲、銅絲或鍍錫銅絲、銅合金絲或鍍錫銅合金絲、鋁或鋁合金絲等。若訂貨合同中未注明，則采用何種非磁性金屬絲由制造方確定。 3）用于交流回路的單芯電纜鎧裝采用某種特殊結構，電纜載流量仍將大為降低，應慎重選用。 |
||
五、產品型號名稱
表3產品型號名稱
|
型號 |
名 稱 |
|
|
銅芯 |
鋁芯 |
|
|
FS-YJA |
FS-YJLA |
銅/鋁芯交聯聚乙烯絕緣擋潮層聚乙烯護套防水型電力電纜 |
|
FS-YJA23 |
FS-YJLA23 |
銅/鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套防水型電力電纜 |
|
注：1、單芯電纜不允許敷設在磁性管道中。 2、對于其他一些常用型號按表2的規定進行表示。 |
||
六、電纜規格
1、電纜規格見表4規定。
表4 電纜規格
|
芯數 |
導體截面/mm2 |
|
1 |
1.5～800 |
|
2 |
1.5～185 |
|
3 |
1.5～400 |
|
4 |
1.5～400 |
|
3+1 |
2.5～400 |
|
5 |
1.5～400 |
|
3+2，4+1 |
2.5～400 |
2、多芯電纜中性線和保護線導體標稱截面積見表5規定。
表5多芯電纜中性線和保護線導體標稱截面積
|
主絕緣線芯導體標稱截面積/mm2 |
中性線和保護線較小導體標稱截面積/mm2 |
主絕緣線芯導體標稱截面積/mm2 |
中性線和保護線較小導體標稱截面積/mm2 |
|
4 6 10 16 25 35 50 70 |
2.5 4 6 10 16 16 25 35 |
95 120 150 185 240 300 400 - |
50 70 70 95 120 150 185 - |
七、絕緣線芯識別
絕緣線芯識別方式采用：色帶、顏色、數字等，絕緣線芯識別符合GB/T6995電線電纜識別標志方法的規定。

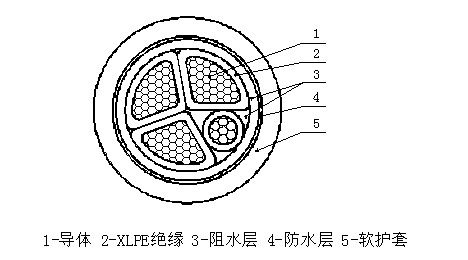

八、產品結構示意圖
