額定電壓（6～35）kV交聯聚乙烯絕緣電力電纜
發布時間：2016-08-24
一、執行標準
GB/T 12706額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件（等同采用國際標準IEC60502）
GB/T 19666阻燃和耐火電線電纜通則
TICW 7額定電壓6kV（Um=7.2kV）到35kV（Um=40.5kV）擠包絕緣耐火電力電纜
二、用途
額定電壓（6～35）kV交聯聚乙烯絕緣電力電纜適用于35kV及以下電力系統中，可用于輸電系統和配電系統，作電力的載體。
阻燃/耐火型電力電纜除具有普通塑力纜的特性外，還具有不易著火或著火后延燃僅局限在一定的范圍內的特點，特別適用于火災報警、消防設施、緊急疏散等火災應急系統的配電。
無鹵低煙阻燃/耐火型電力電纜除具有普通塑力纜、普通阻燃電纜的特性外，還具有電纜著火時無鹵酸氣體釋出、發煙少、產生腐蝕氣體較少、阻燃性能好等特點，特別適用于火災報警、消防設施、緊急疏散等火災應急系統的配電。
鋁合金帶聯鎖鎧裝電纜：散熱性好，柔韌性好，易彎曲，容易剝離，便于安裝，拱形鎧裝分散側壓性能優越，鎧裝內部光滑不會損傷絕緣，阻燃性能好，比普通鋼帶鎧裝電纜重量更輕，另外鋁合金帶本身是非磁性材料，電纜在運行過程中不會產生渦流。
三、使用特性
1、交流額定電壓（U0/U）kV：3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、18/30、21/35、26/35。2、最高工作溫度不超過90℃；短路時（最長持續時間不超過5s），電纜導體最高溫度不超過250℃。
3、最低環境溫度：-15℃。
4、電纜安裝敷設溫度應不低于0℃。
5、電纜允許彎曲半徑見表1的規定：
表1 電纜允許彎曲半徑
|
項目 |
單芯電纜 |
三芯電纜 |
||
|
無鎧裝 |
鎧裝 |
無鎧裝 |
鎧裝 |
|
|
安裝時電纜最小彎曲半徑 |
20D |
15D |
15D |
12D |
|
靠近連接盒和終端的電纜最小彎曲半徑（但彎曲時要小心控制，如采用成型導板） |
15D |
12D |
12D |
10D |
|
注：D為電纜外徑。 |
||||
四、代號名稱和含義
表2 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
ZR WDZR NH WDZN |
阻燃：分A、B、C級 無鹵低煙阻燃：分A、B、C級 耐火：分A、B級 無鹵低煙阻燃耐火：分A、B級 |
|
導體 |
T L |
銅（省略） 鋁（耐火電纜不適用） |
|
導體屏蔽材料 |
—— |
半導電材料（省略） |
|
絕緣材料 |
YJ |
化學交聯聚乙烯（10kV級、35 kV級） |
|
絕緣屏蔽材料 |
—— |
半導電材料（省略） |
|
金屬屏蔽材料 |
—— |
銅帶（省略） |
|
護套材料 |
V Y |
聚氯乙烯、阻燃聚氯乙烯 聚乙烯、聚烯烴 |
|
外護層 （鎧裝及護套） |
22 32 42 62 72 23 33 43 63 73 LS LS02 LS03 |
雙鋼帶鎧裝聚氯乙烯護套 細鋼絲纏繞鎧裝聚氯乙烯護套 粗鋼絲纏繞鎧裝聚氯乙烯護套 雙非磁性金屬帶鎧裝聚氯乙烯護套 非磁性金屬絲鎧裝聚氯乙烯護套 雙鋼帶鎧裝聚烯烴護套 細鋼絲纏繞鎧裝聚烯烴護套 粗鋼絲纏繞鎧裝聚烯烴護套 雙非磁性金屬帶鎧裝聚烯烴護套 非磁性金屬絲鎧裝聚烯烴護套 鋁合金帶聯鎖鎧裝無護套 鋁合金帶聯鎖鎧裝聚氯乙烯護套 鋁合金帶聯鎖鎧裝聚烯烴護套 |
|
注：1）非磁性金屬帶包括不銹鋼帶、鋁或鋁合金帶等。若訂貨合同中未注明，則采用何種非磁性金屬帶由制造方確定。 2）非磁性金屬絲包括不銹鋼絲、銅絲或鍍錫銅絲、銅合金絲或鍍錫銅合金絲、鋁或鋁合金絲等。若訂貨合同中未注明，則采用何種非磁性金屬絲由制造方確定。 3）用于交流回路的單芯電纜鎧裝采用某種特殊結構，電纜載流量仍將大為降低，應慎重選用。 |
||
五、產品型號名稱
表3產品型號名稱
|
型號 |
名 稱 |
|
|
銅芯 |
鋁芯 |
|
|
YJV |
YJLV |
銅/鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
|
YJV22 |
YJLV22 |
銅/鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
|
YJV32 |
YJLV32 |
銅/鋁芯交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚氯乙烯護套電力電纜 |
|
YJV42 |
YJLV42 |
銅/鋁芯交聯聚乙烯絕緣粗鋼絲纏繞鎧裝聚氯乙烯護套電力電纜 |
|
YJV62 |
YJLV62 |
銅/鋁芯交聯聚乙烯絕緣非磁性鋼帶鎧裝聚氯乙烯護套電力電纜 |
|
YJV72 |
YJLV72 |
銅/鋁芯交聯聚乙烯絕緣非磁性鋼絲鎧裝聚氯乙烯護套電力電纜 |
|
YJVLS |
YJLVLS |
銅/鋁芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套電力電纜 |
|
YJVLS02 |
YJLVLS02 |
銅/鋁芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套電力電纜 |
|
ZR-YJV |
ZR-YJLV |
銅/鋁芯交聯聚乙烯絕緣聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJV22 |
ZR-YJLV22 |
銅/鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJV32 |
ZR-YJLV32 |
銅/鋁芯交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJV42 |
ZR-YJLV42 |
銅/鋁芯交聯聚乙烯絕緣粗鋼絲纏繞鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJV62 |
ZR-YJLV62 |
銅/鋁芯交聯聚乙烯絕緣非磁性鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJV72 |
ZR-YJLV72 |
銅/鋁芯交聯聚乙烯絕緣非磁性鋼絲鎧裝聚氯乙烯護套阻燃電力電纜 |
|
ZR-YJVLS |
ZR-YJLVLS |
銅/鋁芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套阻燃電力電纜 |
|
ZR-YJVLS02 |
ZR-YJLVLS02 |
銅/鋁芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套阻燃電力電纜 |
|
WDZR-YJY |
WDZR-YJLY |
銅/鋁芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJY23 |
WDZR-YJLY23 |
銅/鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJY33 |
WDZR-YJLY33 |
銅/鋁芯交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJY43 |
WDZR-YJLY43 |
銅/鋁芯交聯聚乙烯絕緣粗鋼絲纏繞鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJY63 |
WDZR-YJLY63 |
銅/鋁芯交聯聚乙烯絕緣非磁性鋼帶鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJY73 |
WDZR-YJLY73 |
銅/鋁芯交聯聚乙烯絕緣非磁性鋼絲鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJYLS |
WDZR-YJLYLS |
銅/鋁芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套無鹵低煙阻燃電力電纜 |
|
WDZR-YJYLS03 |
WDZR-YJLYLS03 |
銅/鋁芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚烯烴護套無鹵低煙阻燃電力電纜 |
|
NH-YJV |
—— |
銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜 |
|
NH-YJV22 |
—— |
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJV32 |
—— |
銅芯交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJV42 |
—— |
銅芯交聯聚乙烯絕緣粗鋼絲纏繞鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJV62 |
—— |
銅芯交聯聚乙烯絕緣非磁性鋼帶鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJV72 |
—— |
銅芯交聯聚乙烯絕緣非磁性鋼絲鎧裝聚氯乙烯護套耐火電力電纜 |
|
NH-YJVLS |
—— |
銅芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套耐火電力電纜 |
|
NH-YJVLS02 |
—— |
銅芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚氯乙烯護套耐火電力電纜 |
|
WDZN-YJY |
—— |
銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJY23 |
—— |
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJY33 |
—— |
銅芯交聯聚乙烯絕緣細鋼絲纏繞鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJY43 |
—— |
銅芯交聯聚乙烯絕緣粗鋼絲纏繞鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJY63 |
—— |
銅芯交聯聚乙烯絕緣非磁性鋼帶鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJY73 |
—— |
銅芯交聯聚乙烯絕緣非磁性鋼絲鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJYLS |
—— |
銅芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝無護套無鹵低煙阻燃耐火電力電纜 |
|
WDZN-YJYLS03 |
—— |
銅芯交聯聚乙烯絕緣鋁合金帶聯鎖鎧裝聚烯烴護套無鹵低煙阻燃耐火電力電纜 |
|
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類； 2、無鹵低煙阻燃（WDZR）分為成束A、B、C類阻燃，分別表示為WDZA、WDZB、WDZC，一般不注明（WDZR）等級則為C類； 3、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類； 4、無鹵低煙阻燃耐火（WDZN）分為A、B類耐火，分別表示為WDZNA、WDZNB，一般不注明（WDZN）等級則為B類； 5、單芯電纜不允許敷設在磁性管道中。 6、對于其他一些常用型號按表2的規定進行表示。 |
||
六、電纜規格
表4 電纜規格
|
芯 數 |
額 定 電 壓 kV |
||||
|
3.6/6 |
6/6、6/10 |
8.7/10、8.7/15 |
12/20 |
18/30、21/35、26/35 |
|
|
標 稱 截 面mm2 |
|||||
|
1 |
10~800 |
16~800 |
25~800 |
35~800 |
50~800 |
|
3 |
10~400 |
16~400 |
25~400 |
35~400 |
50~400 |
七、絕緣線芯識別
3芯電纜采用色帶區分，色帶顏色分別為黃、綠、紅色，色帶應縱向放置在金屬屏蔽層下，也可按客戶要求生產。
八、產品結構示意圖

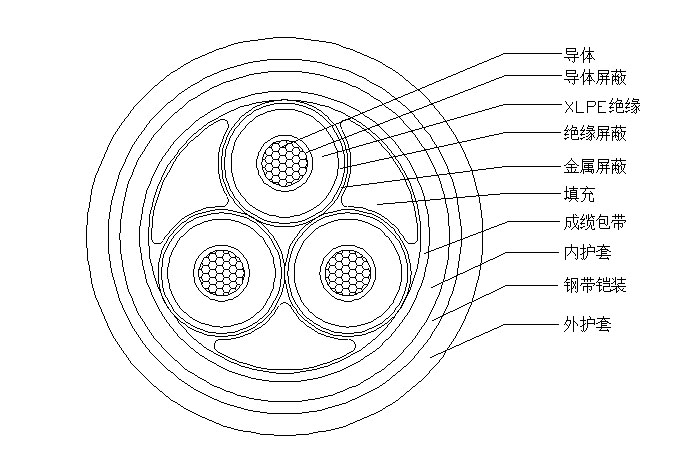

圖1 35kV及以下銅芯、鋁芯交聯絕緣鋼帶鎧裝電力電纜（三芯）

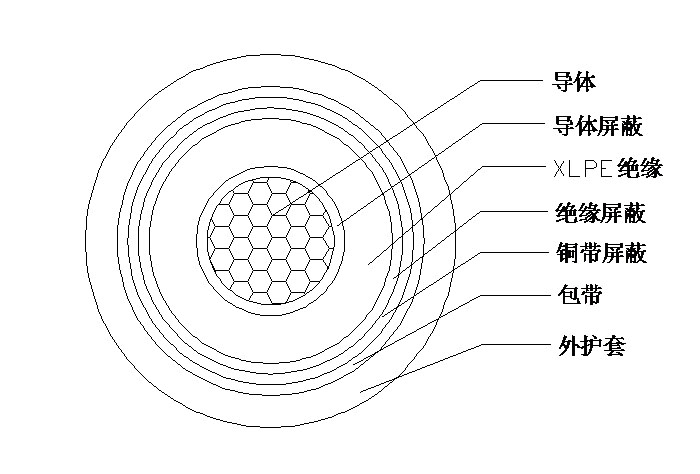

圖2 35kV及以下銅芯、鋁芯交聯絕緣電力電纜（單芯）

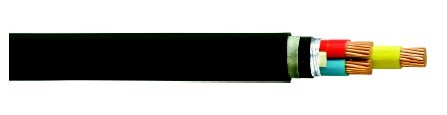

圖3 35kV及以下交聯絕緣耐火型電力電纜）
