交聯聚乙烯絕緣控制電纜

發布時間：2016-08-24

一、執行標準

GB/T 9330.3 塑料絕緣控制電纜第3部分：交聯聚乙烯絕緣聚氯乙烯護套控制電纜

GB/T 19666 阻燃和耐火電線電纜通則

Q/XYT 11 阻燃、耐火控制電纜

二、用途

交聯聚乙烯絕緣控制電纜適用于交流額定電壓0.6/1kV和450/750V系統的控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控制。

三、使用特性

1、交流額定電壓（U0/U）：0.6/1kV、450/750V。

2、最高工作溫度：硅烷交聯聚乙烯絕緣不超過90℃；輻照交聯聚乙烯絕緣不超過105℃、125℃、135℃。

3、最低環境溫度：-15℃。

4、電纜安裝敷設溫度應不低于0℃。

5、電纜允許彎曲半徑：非鎧裝電纜和銅絲編織屏蔽軟電纜最小為電纜外徑的6倍；銅帶（銅塑復合帶）屏蔽、鋁塑復合帶屏蔽、鋼帶鎧裝、鋼絲纏繞鎧裝電纜最小為電纜外徑的12倍。

四、代號名稱和含義

表1 代號名稱和含義

型號

代號

說明

特性

WDZR

WDZN

阻燃：分A、B、C級

耐火：分A、B級

無鹵低煙阻燃：分A、B、C級

無鹵低煙阻燃耐火

類別用途

控制電纜

導體

（A）

（B）

銅（省略）

第1種實心銅導體（省略）

第2種絞合銅導體（7股絞合）

絕緣材料

YJ(F)

硅烷交聯聚乙烯

輻照交聯聚乙烯

護套材料

聚氯乙烯、阻燃聚氯乙烯

丁腈復合物

聚乙烯、聚烯烴

硅橡膠

屏蔽材料

銅絲編織屏蔽

鍍錫銅絲編織屏蔽

銅帶（或銅塑復合帶）繞包屏蔽

鋁塑復合帶繞包屏蔽

外護層

（鎧裝及護套）

LS02

LS03

鋼帶鎧裝聚氯乙烯護套

鋼絲纏繞鎧裝聚氯乙烯護套

鋼帶鎧裝聚烯烴護套

鋼絲纏繞鎧裝聚烯烴護套

鋼絲編織鎧裝聚氯乙烯護套

鋼絲編織鎧裝聚烯烴護套

聯鎖鎧裝

聯鎖鎧裝聚氯乙烯護套

聯鎖鎧裝聚烯烴護套

五、產品型號名稱

表2 產品型號名稱

型號	名稱
KYJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套控制電纜
KYJVP	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜
KYJVP2	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽控制電纜
KYJVP3	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜
KYJV22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KYJVP22	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝控制電纜
KYJVP2-22	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝控制電纜
KYJVP3-22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼帶鎧裝控制電纜
KYJV32	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝控制電纜
KYJVP32	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲纏繞鎧裝控制電纜
KYJVP2-32	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝控制電纜
KYJVP3-32	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝控制電纜
KYJV92	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲編織鎧裝控制電纜
KYJVP92	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲編織鎧裝控制電纜
KYJVP2-92	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲編織鎧裝控制電纜
KYJVP3-92	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲編織鎧裝控制電纜
KYJVLS02	銅芯交聯聚乙烯絕緣聚氯乙烯護套聯鎖鎧裝鎧裝控制電纜
KYJVPLS02	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽聯鎖鎧裝控制電纜
KYJVP2LS02	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽聯鎖鎧裝控制電纜
KYJVP3LS02	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽聯鎖鎧裝控制電纜
ZR-KYJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套阻燃控制電纜
ZR-KYJVP	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制電纜
ZR-KYJVP2	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽阻燃控制電纜
ZR-KYJVP3	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽阻燃控制電纜
ZR-KYJV22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜
ZR-KYJVP22	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝阻燃控制電纜
ZR-KYJVP2-22	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝阻燃控制電纜
ZR-KYJVP3-22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼帶鎧裝阻燃控制電纜
ZR-KYJV32	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝阻燃控制電纜
ZR-KYJVP32	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲纏繞鎧裝阻燃控制電纜
ZR-KYJVP2-32	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝阻燃控制電纜
ZR-KYJVP3-32	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝阻燃控制電纜
NH-KYJV	銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火控制電纜
NH-KYJVP	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽耐火控制電纜
NH-KYJVP2	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽耐火控制電纜
NH-KYJVP3	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽耐火控制電纜
NH-KYJV22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火控制電纜
NH-KYJVP22	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝耐火控制電纜
NH-KYJVP2-22	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝耐火控制電纜
NH-KYJVP3-22	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼帶鎧裝耐火控制電纜
NH-KYJV32	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝耐火控制電纜
NH-KYJVP32	銅芯交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲纏繞鎧裝耐火控制電纜
NH-KYJVP2-32	銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝耐火控制電纜
NH-KYJVP3-32	銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝耐火控制電纜
WDZR-KYJ(F)Y	銅芯輻照交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP	銅芯輻照交聯聚乙烯絕緣聚烯烴護套編織屏蔽無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP2	銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）屏蔽無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP3	銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶屏蔽無鹵低煙阻燃控制電纜
WDZR-KYJ(F)Y23	銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋼帶鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP23	銅芯輻照交聯聚乙烯絕緣聚烯烴護套編織屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP2-23	銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP3-23	銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶屏蔽鋼帶鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)Y33	銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋼絲纏繞鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP33	銅芯輻照交聯聚乙烯絕緣聚烯烴護套編織屏蔽鋼絲纏繞鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP2-32	銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP3-33	銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)Y93	銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋼絲編織鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP93	銅芯輻照交聯聚乙烯絕緣聚烯烴護套編織屏蔽鋼絲編織鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP2-93	銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）屏蔽鋼絲編織鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP3-93	銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶屏蔽鋼絲編織鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YLS03	銅芯輻照交聯聚乙烯絕緣聚烯烴護套聯鎖鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YPLS03	銅芯輻照交聯聚乙烯絕緣聚烯烴護套編織屏蔽聯鎖鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP2LS03	銅芯輻照交聯聚乙烯絕緣聚烯烴護套銅帶（或銅塑復合帶）屏蔽聯鎖鎧裝無鹵低煙阻燃控制電纜
WDZR-KYJ(F)YP3LS03	銅芯輻照交聯聚乙烯絕緣聚烯烴護套鋁塑復合帶屏蔽聯鎖鎧裝無鹵低煙阻燃控制電纜
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類；2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類； 3、輻照交聯聚乙烯有105℃、125℃、135℃耐溫等級； 4、對于其他一些常用型號按表1的規定進行表示。

六、電纜規格

表3 電纜規格

型號	額定電壓 V	導體標稱截面mm2
		0.75	1.0		1.5	2.5	4	6	10
		芯數
KYJV、KYJVP系列	600/1000 450/750	2～61					2～14			2～10
KYJVP2、KYJVP3系列		4～61					4～14			4～10
KYJV22、KYJVP-22、KYJVP2-22、KYJVP3-22系列		7～61		4～61			4～14			4～10
KYJV32系列		19～61		7～61			4～14			4～10
注：推薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。

七、絕緣線芯識別

1、絕緣線芯識別采用：顏色識別、數字識別等方式

2、用顏色識別，5芯及以下電纜的絕緣線芯采用顏色標志識別，也可以采用數字識別。

3、用數字識別，由內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與絕緣顏色有明顯的不同。

八、產品結構示意圖

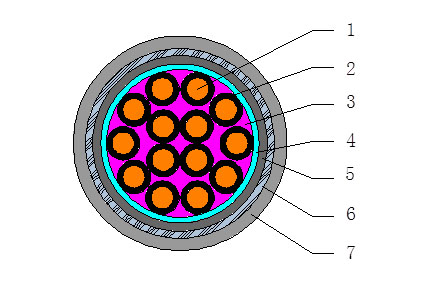

1-導體2-絕緣3-填充4-包帶5-內襯層6-鋼帶鎧裝層7-外護套

圖1額定電壓450/750V（0.6/1kV）鋼帶鎧裝型控制電纜

1-導體2-絕緣3-填充4-包帶5-內襯層6-鋼絲纏繞鎧裝層7-外護套

圖2額定電壓450/750V（0.6/1kV）鋼絲纏繞鎧裝型控制電纜

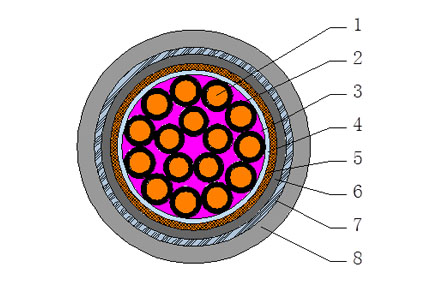

1-導體2-絕緣3-填充4-包帶5-屏蔽層6-內護套7-鋼帶鎧裝層8-外護套

圖3額定電壓450/750V（0.6/1kV）編織屏蔽鋼帶鎧裝型控制電纜

1-導體2-耐火層3-絕緣4-填充5-包帶6-外護套

圖4額定電壓450/750V（0.6/1kV）耐火控制電纜
