聚氯乙烯絕緣補償電纜
發布時間：2016-08-24
一、執行標準
GB/T4989 熱電偶用補償導線（等效采用國際標準IEC 60584-3）
二、用途
補償導線與補償電纜是在一定的溫度范圍內與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用他們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型與補償型兩種。
三、使用特性
1、最高工作溫度：不超過70℃。
2、最低環境溫度：-15℃。
3、電纜安裝敷設溫度應不低于0℃。
4、電纜允許彎曲半徑：最小為電纜外徑的12倍。
四、代號名稱和含義
表1 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
ZR NH |
阻燃：分A、B、C級 耐火：分A、B級 |
|
系列代號 |
SC RC NC NX KC KX EX JX TX BC 鎢錸WC3/25 鎢錸WC5/26 |
配用S分度號熱電偶補償型補償電纜 配用R分度號熱電偶補償型補償電纜 配用N分度號熱電偶補償型補償電纜 配用N分度號熱電偶延長型補償電纜 配用K分度號熱電偶補償型補償電纜 配用K分度號熱電偶延長型補償電纜 配用E分度號熱電偶延長型補償電纜 配用J分度號熱電偶延長型補償電纜 配用T分度號熱電偶延長型補償電纜 配用B分度號熱電偶補償型補償電纜 配用WRe3-WRe25分度號熱電偶補償型補償電纜 配用WRe5-WRe26分度號熱電偶補償型補償電纜 |
|
導體 |
（A） R |
實心導體（省略） 絞合導體 |
|
絕緣材料 |
V |
聚氯乙烯 |
|
護套材料 |
V VF G |
聚氯乙烯、阻燃聚氯乙烯 丁腈復合物 硅橡膠 |
|
分屏蔽和總屏蔽材料 |
P P1 P2 P3 |
銅絲編織屏蔽 鍍錫銅絲編織屏蔽 銅帶繞包屏蔽 鋁塑帶繞包屏蔽 |
|
外護層 （鎧裝及護套） |
22 32 92 LS LS02 |
鋼帶鎧裝聚氯乙烯護套 鋼絲纏繞鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚氯乙烯護套 聯鎖鎧裝 聯鎖鎧裝聚氯乙烯護套 |
五、產品型號名稱
表2 產品型號名稱
|
型號 |
名 稱 |
|
KX-GSVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPV |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2V |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2VP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3V |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3VP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2VP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3VP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2VP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3VP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVV92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPV92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPVP92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2V92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP2-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2VP2-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3V92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP3-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3VP3-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲編織鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPVLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVPLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVPVPLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2VLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP2LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP2VP2LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3VLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVP3LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVP3VP3LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽聯鎖鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
KX-GSVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套精密級絞合導體K分度號熱電偶用補償導線 |
|
KX-GSVPVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽精密級絞合導體K分度號熱電偶用補償導線 |
|
KX-GSVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級絞合導體K分度號熱電偶用補償導線 |
|
KX-GSVPVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽精密級絞合導體K分度號熱電偶用補償導線 |
|
KX-GSVP2VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽精密級絞合導體K分度號熱電偶用補償導線 |
|
KX-GSVVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽精密級絞合導體K分度號熱電偶用補償導線 |
|
KX-GSVP2VRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽精密級絞合導體K分度號熱電偶用補償導線 |
|
KX-GSVP3VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽精密級絞合導體K分度號熱電偶用補償導線 |
|
KX-GSVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽精密級絞合導體K分度號熱電偶用補償導線 |
|
KX-GSVP3VRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽精密級絞合導體K分度號熱電偶用補償導線 |
|
ZR-KX-GSVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVPV |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
ZR-KX-GSVPVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP2V |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
|
ZR-KX-GSVP2VP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP3V |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP3VP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVPV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVPVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP2V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP2VP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP3V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP3VP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVPV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVPVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
|
ZR-KX-GSVP2V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP2VP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP3V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP3VP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVPVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVPVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP2VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP2VRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP3VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
ZR-KX-GSVP3VRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽精密級絞合導體K分度號阻燃熱電偶用補償導線 |
|
NH-KX-GSVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVPV |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVPVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP2V |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP2VP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP3V |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP3VP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVPV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVPVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP2V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP2VP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP3V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP3VP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVPV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVPVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP2V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP2VP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP3V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP3VP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝精密級單股導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVPVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVPVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP2VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包總屏蔽精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP2VRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽和總屏蔽精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP3VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
NH-KX-GSVP3VRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽精密級絞合導體K分度號耐火熱電偶用補償導線 |
|
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類；2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類； 3、其他分度號的型號與此類同； 4、對于其他一些常用型號按表1的規定進行表示。 |
|
六、電纜規格
表3 電纜規格
|
產品特征 |
導體標稱截面mm2 |
|||
|
0.5 |
1.0 |
1.5 |
2.5 |
|
|
線對數 |
||||
|
無鎧裝電纜 |
1～48 |
|||
|
鎧裝電纜 |
4～48 |
|||
|
注：推薦的線組數系列為：1、2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48。 |
||||
七、絕緣線芯識別
線組內絕緣線芯識別采用顏色識別，線組間采用色帶、編碼等合適的方式識別，也可按照用戶要求生產。
八、產品結構示意圖

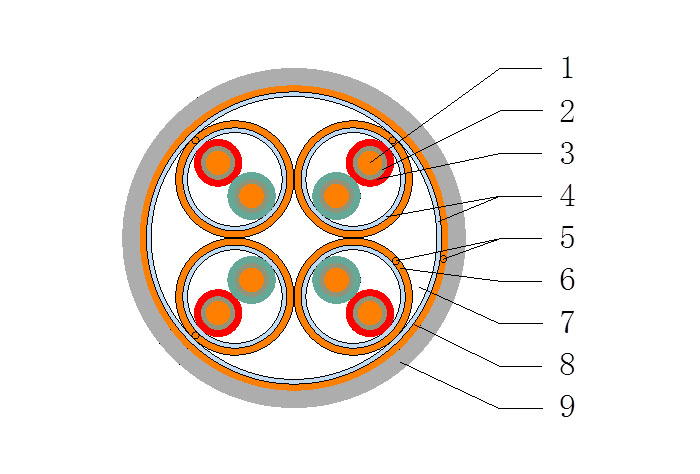

1-導體2-耐火層3-絕緣4-包帶5-引流線6-繞包分屏蔽
7-填充8-繞包總屏蔽9-外護套
圖1 繞包分屏蔽和總屏蔽耐火熱電偶用補償導線

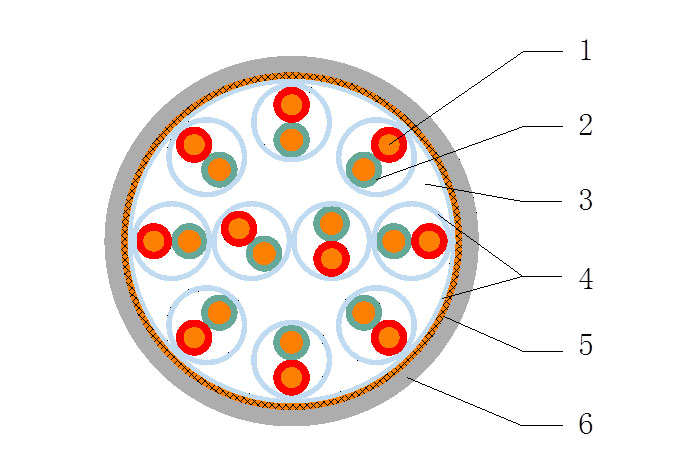

1-導體2-絕緣3-填充4-包帶5-編織總屏蔽6-外護套
圖2 編織總屏蔽熱電偶用補償導線

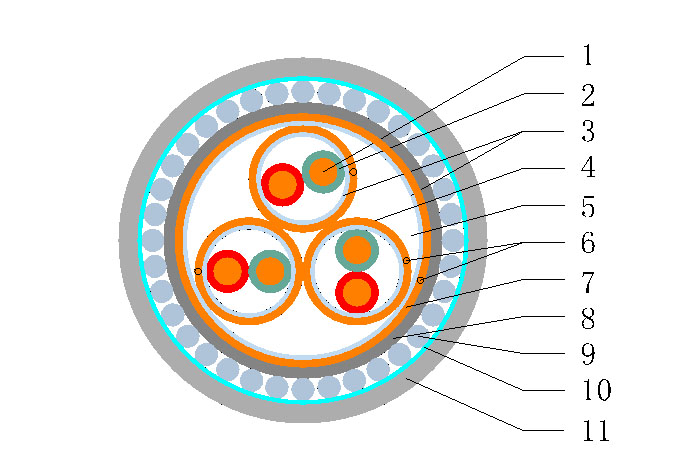

1-導體2-絕緣3-包帶4-繞包分屏蔽5-填充6-引流線
7-繞包總屏蔽8-內護套9-鋼絲纏繞鎧裝層10-包帶11-外護套
圖3 繞包分屏蔽總屏蔽鋼絲纏繞鎧裝熱電偶用補償導線

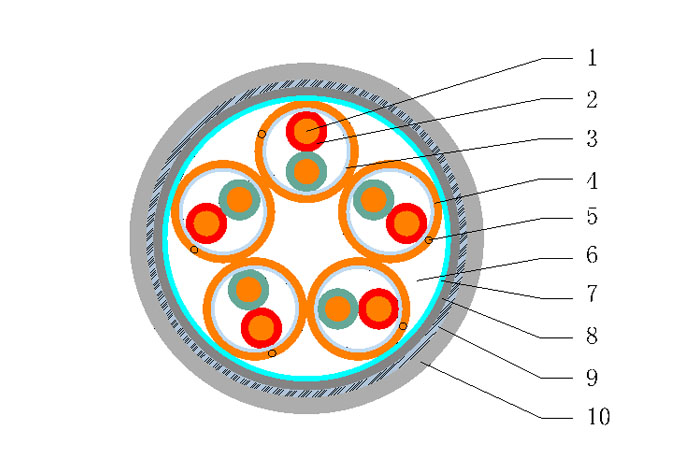

1-導體2-絕緣3-包帶4-繞包分屏蔽5-引流線6-填充
7-包帶8-內護套9-鋼帶鎧裝層10-外護套
圖4 繞包分屏蔽鋼帶鎧裝熱電偶用補
