額定電壓0.6/1kV軟聚氯乙烯絕緣丁腈復合物護套移動電力軟電纜
發布時間：2017-05-23
一、執行標準
GB/T 12706 額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件（等同采用國際標準IEC60502）
GB/T 19666 阻燃和耐火電線電纜通則
二、用途
額定電壓0.6/1kV軟聚氯乙烯絕緣丁腈復合物護套移動電力軟電纜適用于1kV及以下電力系統中，可用于在發電、冶金、化工、港口等惡劣環境中作移動電器設備之間供輸配電線路敷設的電纜。
阻燃型電力電纜除具有普通塑力纜的特性外，還具有不易著火或著火后延燃僅局限在一定的范圍內的特點，特別適用于火災報警、消防設施、緊急疏散等火災應急系統的配電。
三、使用特性
1、交流額定電壓（U0/U）：0.6/1kV。
2、聚氯乙烯丁腈復合物絕緣最高工作溫度不超過70℃。
3、最低環境溫度：-40℃。
4、電纜安裝敷設溫度應不低于0℃，低于0℃應預熱。
5、電纜允許彎曲半徑：單芯電纜不小于電纜外徑的15倍；多芯電纜不小于電纜外徑的12倍。
四、代號名稱和含義
表2 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
ZR NH Y |
阻燃：分A、B、C級 耐火：分A、B級 移動 |
|
導體 |
T R |
銅（省略） 第5種軟導體 |
|
絕緣材料 |
V |
軟聚氯乙烯絕緣 |
|
護套材料 |
VF |
丁腈復合物護套 |
|
結構特征代號 |
B |
扁形 |
|
注：1）用于交流回路的單芯電纜鎧裝采用某種特殊結構，電纜載流量仍將大為降低，應慎重選用。 |
||
五、產品型號名稱
表3產品型號名稱
|
型號 |
名 稱 |
|
YVVFR |
銅芯軟聚氯乙烯絕緣丁腈復合物護套移動電力軟電纜 |
|
YVVFRB |
銅芯軟聚氯乙烯絕緣丁腈復合物護套扁形移動電力軟電纜 |
|
ZR-YVVFR |
銅芯軟聚氯乙烯絕緣丁腈復合物護套移動阻燃電力軟電纜 |
|
ZR-YVVFRB |
銅芯軟聚氯乙烯絕緣丁腈復合物護套扁形移動阻燃電力軟電纜 |
|
NH-YVVFR |
銅芯軟聚氯乙烯絕緣丁腈復合物護套移動耐火電力軟電纜 |
|
NH-YVVFRB |
銅芯軟聚氯乙烯絕緣丁腈復合物護套扁形移動耐火電力軟電纜 |
|
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類； 2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類。 3、單芯電纜不允許敷設在磁性管道中。 4、對于其他一些常用型號按表2的規定進行表示。 |
|
六、電纜規格
1、電纜規格見表4規定。
表4 電纜規格
|
電纜結構 |
芯數 |
導體截面/mm2 |
|
圓形 |
1 |
1.5～800 |
|
2 |
1.5～185 |
|
|
3 |
1.5～400 |
|
|
4 |
1.5～400 |
|
|
3+1 |
2.5～400 |
|
|
5 |
1.5～400 |
|
|
3+2，4+1 |
2.5～400 |
|
|
扁形 |
根據顧客要求，設計扁電纜結構 |
|
2、多芯電纜中性線和保護線導體標稱截面積見表5規定。
表5多芯電纜中性線和保護線導體標稱截面積
|
主絕緣線芯導體標稱截面積/mm2 |
中性線和保護線較小導體標稱截面積/mm2 |
主絕緣線芯導體標稱截面積/mm2 |
中性線和保護線較小導體標稱截面積/mm2 |
|
4 6 10 16 25 35 50 70 |
2.5 4 6 10 16 16 25 35 |
95 120 150 185 240 300 400 - |
50 70 70 95 120 150 185 - |
七、絕緣線芯識別
絕緣線芯識別方式采用：色帶、顏色、數字等，絕緣線芯識別符合GB/T 6995電線電纜識別標志方法的規定，也可按客戶要求生產。

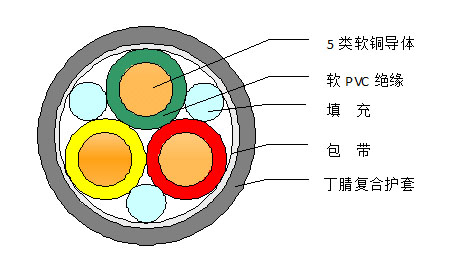

八、產品結構示意圖
