耐熱鋁合金絞線及耐熱鋼芯鋁合金絞線
發布時間：2017-05-23
一、執行標準
IEC 62004架空導線用耐熱鋁合金導線
二、用途
耐熱鋁合金絞線及耐熱鋼芯鋁合金絞線適用于架空輸電線路，長期工作溫度可達150℃，在相同條件下，其傳輸容量比普通產品可提高60%。
三、代號名稱和含義
表1 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
NR J |
耐熱 同心絞合 |
|
導體 |
LHA2 LHA1 G1A、G1B G2A、G2B G3A |
高強度鋁合金線（符合JB/T8134-1997） 高強度鋁合金線（符合JB/T8134-1997） 普通強度鋼線 高強度鋼線 特高強度鋼線 |
四、產品型號名稱
表2產品型號名稱
|
型 號 |
名 稱 |
|
NRJLHA2、NRJLHA1 |
耐熱鋁合金絞線 |
|
NRJLHA2/G1A、NRJLHA2/G1B、NRJLHA2/G3A、 |
耐熱鋼芯鋁合金絞線 |
五、產品類別
1、普通型耐熱鋁合金導線
2、高強度間隙型耐熱鋁合金導線
3、超耐熱低弛度倍容導線
4、61T耐熱鋁合金導線。
六、產品特性
1、相對導電率：58%IACS（20℃時電阻率不大于0.029726Ω·mm2/m）。
2、加熱至230℃，保溫1h，冷卻至室穩時，強度保持率不小于90%。
3、線膨脹系數0.000023 1/℃。
4、電阻溫度系數0.0039 1/℃。

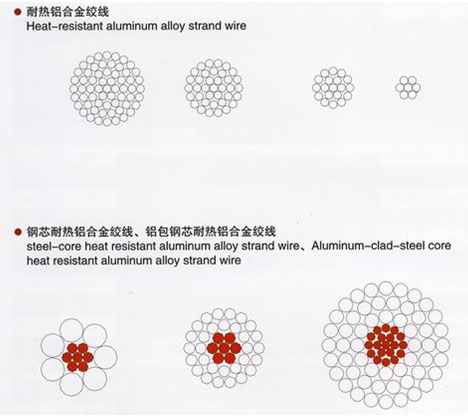

七、產品結構示意圖
