額定電壓0.6/1kV銅芯塑料絕緣預制分支電纜
發布時間：2017-05-23
一、執行標準
JB/T 10636額定電壓0.6/1kV(Um = 1.2kV)銅芯塑料絕緣預制分支電纜
二、用途
額定電壓0.6/1kV銅芯塑料絕緣預制分支電纜適用于額定電壓0.6/1kV動力傳輸、電氣或照明系統。產品具有供電性能安全穩定，安裝方便維護，優良的抗震性能等。分支電纜廣泛應用于工業與民用建筑的配電系統和道路、橋梁、隧道、大型文體場館及其他需要電力電纜分支的場所的照明系統；無鹵低煙型分支電纜因燃燒時不產生有毒有害氣體，應用范圍更為廣泛。
三、使用特性
1、交流額定電壓（U0/U）：0.6/1kV。
2、聚氯乙烯絕緣電纜最高工作溫度不超過70℃；交聯聚乙烯絕緣電纜最高工作溫度不超過90℃。
3、最低環境溫度：-15℃。
4、電纜安裝敷設溫度應不低于0℃。
5、電纜敷設時的最小彎曲半徑為電纜外徑的12倍。
四、代號名稱和含義
表1代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
ZR NH WDZR DDZR |
阻燃：分A、B、C級 耐火：分A、B級（不適用鋁導體） 無鹵低煙阻燃：分A、B、C級 低鹵低煙阻燃：分A、B、C級 |
|
類別用途 |
FZ |
分支電纜 |
|
導體 |
T |
銅（省略） |
|
絕緣材料 |
V YJ |
聚氯乙烯（PVC） 硅烷交聯聚乙烯（XLPE、3kV級） |
|
護套材料 |
V Y |
聚氯乙烯、阻燃聚氯乙烯（低鹵低煙） 聚乙烯、聚烯烴（無鹵低煙） |
五、產品型號名稱
表2產品型號名稱
|
型 號 |
名 稱 |
|
FZVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套預制分支電力電纜 |
|
FZYJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套預制分支電力電纜 |
|
ZR-FZVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃預制分支電力電纜 |
|
ZR-FZYJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套阻燃預制分支電力電纜 |
|
WDZR-FZYJY |
銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃預制分支電力電纜 |
|
NH-FZYJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套耐火預制分支電力電纜 |
|
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類； 2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類。 3、無鹵低煙阻燃（WDZR）分為成束A、B、C類阻燃，分別表示為WDZA、WDZB、WDZC，一般不注明（WDZR）等級則為C類； 4、對于其他一些常用型號按表1的規定進行表示。 |
|
六、電纜規格
電纜芯數、主干電纜和分支電纜截面積規格見表3，四芯和五芯電纜的導體截面規格見表4，其他截面積規格的電纜由制造。
表3預制分支電纜規格
|
型號 |
芯數 |
標稱截面mm2 |
|
|
主干電纜 |
分支電纜 |
||
|
FZVV、FZYJV ZR-FZVV ZR-FZYJV WDZR-FZYJY |
1 |
16～800 |
4～240 |
|
2 |
16～50 |
4～35 |
|
|
3 |
16～50 |
4～35 |
|
|
4 |
16～50 |
4～35 |
|
|
5 |
16～50 |
4～35 |
|
|
NH-FZYJV |
1 |
16～120 |
6～70 |
|
注：分支電纜截面按用戶要求配置，但分支電纜截面積應不大于主干電纜截面積。 |
|||
表4四芯、五芯電纜相線、中性線和地線截面積
|
相線mm2 |
16 |
25 |
35 |
|
中性線mm2 |
10～16 |
16～25 |
16～35 |
|
地線mm2 |
10～16 |
16～25 |
16～35 |
七、產品結構示意圖
1. 單芯型分支電纜，結構示意圖如圖1。
2. 多芯同護套型分支電纜，結構示意圖如圖2。
|

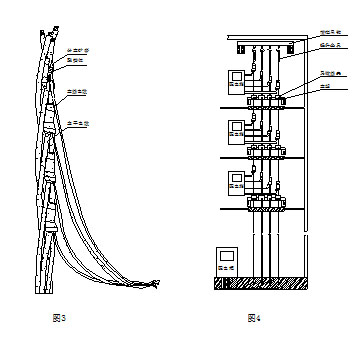

3.多芯絞合型分支電纜，結構示意圖如圖3。
|
