一、執行標準

NB/T  額定電壓0.6/1kV鋁合金導體交聯聚乙烯絕緣電力電纜

Q/XYT 16 鋁合金電力電纜

二、用途

額定電壓0.6/1（輻照）交聯聚乙烯絕緣鋁合金電纜適用于1kV及以下電力系統中，可用于輸電系統和配電系統，作電力的載體，用于替代銅芯電纜；

實現同樣的電氣傳輸容量，鋁合金導體電纜直接采購成本比銅電纜低40%左右，一般建筑安裝施工費用可節約30%以上。所以該產品可以說是節能減排的綠色產品。

三、特點

1.安全可靠：鋁合金電纜在國外已經過美國UL嚴格認證并在美國、加拿大、墨西哥等國成熟使用了40年，從未出現過任何問題，我公司電纜是在引進美國先進技術基礎上，自主研發并具有多項專利權，已經國內多家權威機構檢驗檢測，具有可靠的安全性。

2.導電性好：鋁合金電纜是通過加入我國特有的稀土及銅、鐵、硅等元素，通過特殊工藝處理后的新型鋁合金電纜，其導電率是銅的62%。經過特殊工藝處理，將鋁合金導體截面增大1.28-1.5倍，使電纜的載流量與電壓降等電氣性能與銅纜相當，達到“以鋁合金新材料代銅”的目的。

3.防腐性好：導體與空氣接觸時立即形成致密的氧化層，這種氧化層特別耐受各種形式的腐蝕，因而具有承受最惡劣環境的特性；加之鋁合金導體內部物質結構的優化，及（輻照）硅烷交聯聚乙稀絕緣材料的應用，使鋁合金電纜的使用壽命比銅纜延長10年以上。

4.機械性能好：鋁合金電纜的反彈性能比銅纜小40%，柔韌性高25%；有很好的彎曲性能，敷設半徑遠小于銅纜要求，更容易進行敷設和端子連接；特殊的配方與熱處理工藝大大減少了導體在受熱和壓力下的蠕變性，使合金電纜的電氣連接與銅纜一樣穩定。

5.經濟性好：在實現同樣的電氣性能的前提下，鋁合金電纜直接采購成本比銅纜低40%；由于鋁合金電纜的重量僅為銅纜的一半，且具有良好的機械性能，因而使用鋁合金電纜可以降低運輸和安裝成本，一般建筑節約安裝施工費用30%以上，大跨度建筑可節約40%以上。使用鋁合金電纜對建設節約型社會將產生不可估量的影響。

6.使用壽命長：采用高能電子加速器作能源，使高分子鏈直接連接起來，由線型結構變成體型結構。由于射線的能量較高，所以不需要交聯劑，也不需要高溫和高壓條件就可以引起化學鍵的斷裂與組合，將C-C鍵直接連接起來，因而具有較高的耐熱等級，根據材料的配方和加工工藝的不同可做成90℃、105℃、125℃級絕緣料。輻照交聯與化學交聯產品相比，具有體積電阻大、介質損耗小、耐溫等級高的特點，使同樣規格的產品載流量大大提高，同時化學交聯具有的性能也同樣能夠滿足，有利于延長電纜的使用壽命。

7.敷設空間?。轰X合金電纜經過型線絞合工藝或緊壓絞合及特殊的退火處理工藝，將鋁合金導體中的空隙“擠壓”干凈減少導體外徑，可以降低電纜的外徑，也減少電纜敷設空間。

8.抗蠕變性高：鋁合金電纜采用特殊的合金配方與熱處理工藝大大減少了金屬在受熱和壓力下的“蠕變”傾向，使合金導體的電氣連接與銅導體的連接一樣穩定。

9.安裝時兩端采用銅鋁過渡端子連接，使連接穩定性好：鋁合金電纜的熱膨脹系數比銅略高，在改變相同溫度的條件下，它比銅膨脹或收縮量大。但是通過采用銅鋁過渡端子的連接，徹底解決了兩種金屬連接處的熱膨脹問題和銅鋁電化學腐蝕問題。

四、使用特性

1、交流額定電壓（U0/U）：0.6/1kV。

2、硅烷交聯聚乙烯絕緣最高工作溫度不超過90℃；輻照交聯聚乙烯絕緣最高工作溫度不超過105℃、125℃、135℃。

3、最低環境溫度：-40℃。

4、電纜安裝敷設溫度應不低于0℃，低于0℃應預熱。

5、短路時（最長持續時間不超過5秒）電纜導體最高溫度不超過250℃；

6、電纜最小允許彎曲半徑：

單芯非鎧裝電纜為18倍電纜外徑，單芯鎧裝電纜為13倍電纜外徑；

多芯非鎧裝電纜為13倍電纜外徑，多芯鎧裝電纜為11倍電纜外徑；

電纜鎧裝層采用鋁合金帶連鎖鎧裝時，不小于電纜外徑的7倍。

7、電纜鋁合金導體配以專用鋁合金接線端子做成的接頭經GB/T9327標準規定的熱循環試驗及機械性能試驗滿足室內電氣連接要求。

8、電纜采用聯鎖鎧裝層，大大提高布線安全性，同時采用電纜自帶鎧裝層代替布線排管，大大節省安裝施工成本。

電纜鎧裝層能承受自身三倍重量的拉力；

電纜鎧裝層能承受300kg的壓力；

電纜鎧裝層能承受20kg/10次的沖擊力。

五、代號名稱和含義

表1 代號名稱和含義

六、產品型號名稱

表2產品型號名稱

七、電纜規格

1、電纜規格見表3規定。

表3 電纜規格

2、多芯電纜中性線和保護線導體標稱截面積見表4規定。

表4多芯電纜中性線和保護線導體標稱截面積

八、絕緣線芯識別

絕緣線芯識別采用擠色條方式區分，具體標識符合GB/T6995的規定。

九、產品結構示意圖

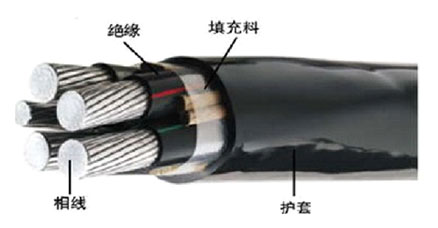

圖1   YJ(F)LHV及YJ(F)LHY型電纜

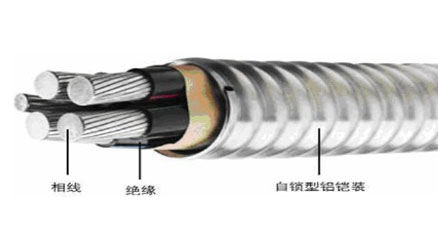

圖2   YJ(F)LHV60型電纜

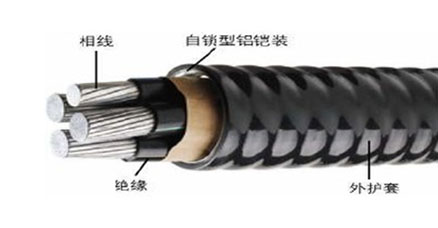

圖3   YJ(F)LHV62及YJ(F)LHY63型電纜
