聚氯乙烯絕緣控制電纜
發布時間：2016-08-24
一、執行標準
GB/T 9330.2 塑料絕緣控制電纜 第2部分：聚氯乙烯絕緣和護套控制電纜
GB/T 19666 阻燃和耐火電線電纜通則
Q/XYT 11 阻燃、耐火控制電纜
二、用途
聚氯乙烯絕緣控制電纜適用于交流額定電壓0.6/1kV和450/750V系統的控制、監控回路及保護線路等場合，用于配電控制及發電廠變電站的電力和電動的控制。
三、使用特性
1、交流額定電壓（U0/U）：0.6/1kV、450/750V
2、最高工作溫度：聚氯乙烯絕緣不超過70℃
3、最低環境溫度：-15℃
4、電纜安裝敷設溫度應不低于0℃
5、電纜允許彎曲半徑：非鎧裝電纜和屏蔽軟電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍
四、代號名稱和含義
表1 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
ZR NH |
阻燃：分A、B、C級 耐火：分A、B級 |
|
類別用途 |
K |
控制電纜 |
|
導體 |
T （A） （B） R |
銅（省略） 第1種實心銅導體（省略） 第2種絞合銅導體（7股絞合） 第5種軟銅導體 |
|
絕緣材料 |
V |
聚氯乙烯 |
|
護套材料 |
V VF G |
聚氯乙烯、阻燃聚氯乙烯 丁腈復合物 硅橡膠 |
|
屏蔽材料 |
P P1 P2 P3 |
銅絲編織屏蔽 鍍錫銅絲編織屏蔽 銅帶（或銅塑復合帶）繞包屏蔽 鋁塑復合帶繞包屏蔽 |
|
外護層 （鎧裝及護套） |
22 32 92 LS LS02 |
鋼帶鎧裝聚氯乙烯護套 鋼絲纏繞鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚氯乙烯護套 聯鎖鎧裝護套 聯鎖鎧裝聚氯乙烯護套 |
五、產品型號名稱
表2 產品型號名稱
|
型號 |
名 稱 |
|
KVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 |
|
KVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
|
KVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽控制電纜 |
|
KVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜 |
|
KVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
|
KVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝控制電纜 |
|
KVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝控制電纜 |
|
KVVP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼帶鎧裝控制電纜 |
|
KVV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝控制電纜 |
|
KVVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲纏繞鎧裝控制電纜 |
|
KVVP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝控制電纜 |
|
KVVP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝控制電纜 |
|
KVV92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲編織鎧裝控制電纜 |
|
KVVP92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲編織鎧裝控制電纜 |
|
KVVP2-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲編織鎧裝控制電纜 |
|
KVVP3-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲編織鎧裝控制電纜 |
|
KVVLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套聯鎖鎧裝控制電纜 |
|
KVVPLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽聯鎖鎧裝控制電纜 |
|
KVVP2LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽聯鎖鎧裝控制電纜 |
|
KVVP3LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽聯鎖鎧裝控制電纜 |
|
KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
|
KVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 |
|
KVVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽控制軟電纜 |
|
KVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制軟電纜 |
|
ZR-KVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜 |
|
ZR-KVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制電纜 |
|
ZR-KVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽阻燃控制電纜 |
|
ZR-KVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽阻燃控制電纜 |
|
ZR-KVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃控制電纜 |
|
ZR-KVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝阻燃控制電纜 |
|
ZR-KVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝阻燃控制電纜 |
|
ZR-KVVP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼帶鎧裝阻燃控制電纜 |
|
ZR-KVV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝阻燃控制電纜 |
|
ZR-KVVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲纏繞鎧裝阻燃控制電纜 |
|
ZR-KVVP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝阻燃控制電纜 |
|
ZR-KVVP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝阻燃控制電纜 |
|
ZR-KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制軟電纜 |
|
ZR-KVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制軟電纜 |
|
ZR-KVVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽阻燃控制軟電纜 |
|
ZR-KVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽阻燃控制軟電纜 |
|
NH-KVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制電纜 |
|
NH-KVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽耐火控制電纜 |
|
NH-KVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽耐火控制電纜 |
|
NH-KVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽耐火控制電纜 |
|
NH-KVV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火控制電纜 |
|
NH-KVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼帶鎧裝耐火控制電纜 |
|
NH-KVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼帶鎧裝耐火控制電纜 |
|
NH-KVVP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼帶鎧裝耐火控制電纜 |
|
NH-KVV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼絲纏繞鎧裝耐火控制電纜 |
|
NH-KVVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽鋼絲纏繞鎧裝耐火控制電纜 |
|
NH-KVVP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽鋼絲纏繞鎧裝耐火控制電纜 |
|
NH-KVVP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽鋼絲纏繞鎧裝耐火控制電纜 |
|
NH-KVVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制軟電纜 |
|
NH-KVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽耐火控制軟電纜 |
|
NH-KVVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）屏蔽耐火控制軟電纜 |
|
NH-KVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽耐火控制軟電纜 |
|
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類；2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類； 3、對于其他一些常用型號按表1的規定進行表示。 |
|
六、電纜規格
表3 電纜規格
|
型 號 |
額定電壓 V |
導體標稱截面mm2 |
||||||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
||||
|
芯數 |
||||||||||||
|
KVV、KVVP系列 |
450/750 600/1000 |
- |
2～61 |
2～14 |
2～10 |
|||||||
|
KVVP2、KVVP3系列 |
- |
4～61 |
4～14 |
4～10 |
||||||||
|
KVV22、KVVP2-22系列 |
- |
7～61 |
4～61 |
4～14 |
4～10 |
|||||||
|
KVV32系列 |
- |
19～61 |
7～61 |
4～14 |
4～10 |
|||||||
|
KVVR系列 |
2～61 |
- |
- |
|||||||||
|
KVVRP系列 |
2～61 |
2～48 |
- |
- |
||||||||
|
注：推薦的芯數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。 |
||||||||||||
七、絕緣線芯識別
1、絕緣線芯識別采用：顏色識別、數字識別等方式。
2、用顏色識別，5芯及以下電纜的絕緣線芯采用顏色標志識別，也可以采用數字識別。
3、用數字識別，由內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與絕緣顏色有明顯的不同。
八、產品結構示意圖
1-導體2-絕緣3-填充4-包帶5-引流線6-繞包屏蔽層7-外護套
圖1額定電壓450/750V（0.6/1kV）繞包屏蔽型控制電纜

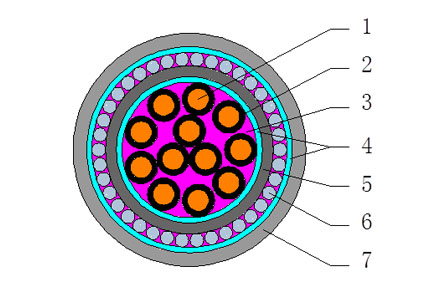

1-導體2-絕緣3-填充4-包帶5-內襯層6-鋼絲纏繞鎧裝層7-外護套
圖2額定電壓450/750V（0.6/1kV）鋼絲纏繞鎧裝型控制電纜

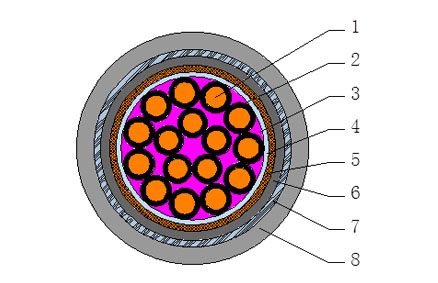

1-導體2-絕緣3-填充4-包帶5-編織屏蔽層6-內護套7-鋼帶鎧裝層8-外護套
圖3額定電壓450/750V（0.6/1kV）編織屏蔽鋼帶鎧裝型控制電纜

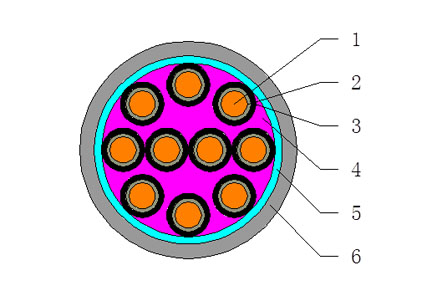

1-導體2-耐火層3-絕緣4-填充5-包帶6-外護套
圖4額定電壓450/750V（0.6/1kV）耐火控制電纜
