聚氯乙烯絕緣儀表計算機電纜
發布時間：2017-05-23
一、執行標準
Q/XYT 4 電子計算機用對絞屏蔽控制電纜（等效采用英國標準BS 5308）
TICW/06 計算機與儀表電纜
BS 5308 儀表電纜
二、用途
聚氯乙烯絕緣儀表計算機電纜（DCS系統用）適用于交流額定電壓450/750V和300/500V系統的自動控制，傳遞生產裝置過程變量的檢測、控制、聯鎖、報警等模擬和數字信號等場合，具有優異的抗干擾和屏蔽性能。。
三、使用特性
1、交流額定電壓（U0/U）：450/750V、300/500V。
2、最高工作溫度：不超過70℃。
3、最低環境溫度：-15℃。
4、電纜安裝敷設溫度應不低于0℃。
5、電纜允許彎曲半徑：非鎧裝電纜和銅絲編織屏蔽軟電纜最小為電纜外徑的6倍；銅帶（銅塑復合帶）屏蔽、鋁塑復合帶屏蔽、鋼帶鎧裝、鋼絲纏繞鎧裝電纜最小為電纜外徑的12倍。
四、代號名稱和含義
表1 代號名稱和含義
|
型 號 |
代號 |
說明 |
|
特性 |
ZR NH |
阻燃：分A、B、C級 耐火：分A、B級 |
|
類別用途 |
DJ |
儀表計算機電纜 |
|
導體 |
T （A） （B） R |
銅（省略） 第1種實心銅導體（省略） 第2種絞合銅導體（7股絞合） 第5種軟銅導體 |
|
絕緣材料 |
V |
聚氯乙烯 |
|
護套材料 |
V VF G |
聚氯乙烯、阻燃聚氯乙烯 丁腈復合物 硅橡膠 |
|
分屏蔽和總屏蔽材料 |
P P1 P2 P3 |
銅絲編織屏蔽 鍍錫銅絲編織屏蔽 銅帶（或銅塑復合帶）繞包屏蔽 鋁塑復合帶繞包屏蔽 |
|
外護層 （鎧裝及護套） |
22 32 92 LS LS02 |
鋼帶鎧裝聚氯乙烯護套 鋼絲纏繞鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚氯乙烯護套 聯鎖鎧裝 聯鎖鎧裝聚氯乙烯護套 |
五、產品型號名稱
表2 產品型號名稱
|
型號 |
名 稱 |
|
DJVPV |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽儀表計算機電纜 |
|
DJVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽儀表計算機電纜 |
|
DJVPVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽儀表計算機電纜 |
|
DJVP2V |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽儀表計算機電纜 |
|
DJVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽儀表計算機電纜 |
|
DJVP2VP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽儀表計算機電纜 |
|
DJVP3V |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽儀表計算機電纜 |
|
DJVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽儀表計算機電纜 |
|
DJVP3VP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽儀表計算機電纜 |
|
DJVPV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝儀表計算機電纜 |
|
DJVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝儀表計算機電纜 |
|
DJVPVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝儀表計算機電纜 |
|
DJVP2V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽鋼帶鎧裝儀表計算機電纜 |
|
DJVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽鋼帶鎧裝儀表計算機電纜 |
|
DJVP2VP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼帶鎧裝儀表計算機電纜 |
|
DJVP3V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝儀表計算機電纜 |
|
DJVVP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝儀表計算機電纜 |
|
DJVP3VP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝儀表計算機電纜 |
|
DJVPV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼絲纏繞鎧裝儀表計算機電纜 |
|
DJVVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼絲纏繞鎧裝儀表計算機電纜 |
|
DJVPVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼絲纏繞鎧裝儀表計算機電纜 |
|
DJVP2V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽鋼絲纏繞鎧裝儀表計算機電纜 |
|
DJVVP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽鋼絲纏繞鎧裝儀表計算機電纜 |
|
DJVP2VP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝儀表計算機電纜 |
|
DJVP3V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲纏繞鎧裝儀表計算機電纜 |
|
DJVVP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲纏繞鎧裝儀表計算機電纜 |
|
DJVP3VP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝儀表計算機電纜 |
|
DJVPV92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼絲編織鎧裝儀表計算機電纜 |
|
DJVVP92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼絲編織鎧裝儀表計算機電纜 |
|
DJVPVP92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼絲編織鎧裝儀表計算機電纜 |
|
DJVP2V92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽鋼絲編織鎧裝儀表計算機電纜 |
|
DJVVP2-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽鋼絲編織鎧裝儀表計算機電纜 |
|
DJVP2VP2-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼絲編織鎧裝儀表計算機電纜 |
|
DJVP3V92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲編織鎧裝儀表計算機電纜 |
|
DJVVP3-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲編織鎧裝儀表計算機電纜 |
|
DJVP3VP3-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲編織鎧裝儀表計算機電纜 |
|
DJVPVLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽聯鎖鎧裝儀表計算機電纜 |
|
DJVVPLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽聯鎖鎧裝儀表計算機電纜 |
|
DJVPVPLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽聯鎖鎧裝儀表計算機電纜 |
|
DJVP2VLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽聯鎖鎧裝儀表計算機電纜 |
|
DJVVP2LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽聯鎖鎧裝儀表計算機電纜 |
|
DJVP2VP2LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽聯鎖鎧裝儀表計算機電纜 |
|
DJVP3VLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽聯鎖鎧裝儀表計算機電纜 |
|
DJVVP3LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽聯鎖鎧裝儀表計算機電纜 |
|
DJVP3VP3LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽聯鎖鎧裝儀表計算機電纜 |
|
DJVPVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽儀表計算機軟電纜 |
|
DJVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽儀表計算機軟電纜 |
|
DJVPVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽儀表計算機軟電纜 |
|
DJVP2VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽儀表計算機軟電纜 |
|
DJVVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽儀表計算機軟電纜 |
|
DJVP2VRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽儀表計算機軟電纜 |
|
DJVP3VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽儀表計算機軟電纜 |
|
DJVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽儀表計算機軟電纜 |
|
DJVP3VRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽儀表計算機軟電纜 |
|
ZR-DJVPV |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽阻燃儀表計算機電纜 |
|
ZR-DJVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽阻燃儀表計算機電纜 |
|
ZR-DJVPVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽阻燃儀表計算機電纜 |
|
ZR-DJVP2V |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽阻燃儀表計算機電纜 |
|
ZR-DJVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽阻燃儀表計算機電纜 |
|
ZR-DJVP2VP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽阻燃儀表計算機電纜 |
|
ZR-DJVP3V |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽阻燃儀表計算機電纜 |
|
ZR-DJVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽阻燃儀表計算機電纜 |
|
ZR-DJVP3VP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽阻燃儀表計算機電纜 |
|
ZR-DJVPV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVPVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP2V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽鋼帶鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽鋼帶鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP2VP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼帶鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP3V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP3VP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVPV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼絲纏繞鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼絲纏繞鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVPVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼絲纏繞鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP2V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽鋼絲纏繞鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽鋼絲纏繞鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP2VP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP3V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲纏繞鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲纏繞鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP3VP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVPV92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼絲編織鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼絲編織鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVPVP92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼絲編織鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP2V92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽鋼絲編織鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP2-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽鋼絲編織鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP2VP2-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼絲編織鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP3V92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲編織鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP3-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲編織鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP3VP3-92 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲編織鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVPVLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽聯鎖鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVPLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽聯鎖鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVPVPLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽聯鎖鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP2VLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽聯鎖鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP2LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽聯鎖鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP2VP2LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽聯鎖鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP3VLS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽聯鎖鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVVP3LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽聯鎖鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVP3VP3LS02 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽聯鎖鎧裝阻燃儀表計算機電纜 |
|
ZR-DJVPVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽阻燃儀表計算機軟電纜 |
|
ZR-DJVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽阻燃儀表計算機軟電纜 |
|
ZR-DJVPVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽阻燃儀表計算機軟電纜 |
|
ZR-DJVP2VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽阻燃儀表計算機軟電纜 |
|
ZR-DJVVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽阻燃儀表計算機軟電纜 |
|
ZR-DJVP2VRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽阻燃儀表計算機軟電纜 |
|
ZR-DJVP3VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽阻燃儀表計算機軟電纜 |
|
ZR-DJVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽阻燃儀表計算機軟電纜 |
|
ZR-DJVP3VRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽阻燃儀表計算機軟電纜 |
|
NH-DJVPV |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽耐火耐火儀表計算機電纜 |
|
NH-DJVVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽耐火儀表計算機電纜 |
|
NH-DJVPVP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽耐火儀表計算機電纜 |
|
NH-DJVP2V |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽耐火儀表計算機電纜 |
|
NH-DJVVP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽耐火儀表計算機電纜 |
|
NH-DJVP2VP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽耐火儀表計算機電纜 |
|
NH-DJVP3V |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽耐火儀表計算機電纜 |
|
NH-DJVVP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽耐火儀表計算機電纜 |
|
NH-DJVP3VP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽耐火儀表計算機電纜 |
|
NH-DJVPV22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝耐火儀表計算機電纜 |
|
NH-DJVVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝耐火儀表計算機電纜 |
|
NH-DJVPVP22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝耐火儀表計算機電纜 |
|
NH-DJVP2V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽鋼帶鎧裝耐火儀表計算機電纜 |
|
NH-DJVVP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽鋼帶鎧裝耐火儀表計算機電纜 |
|
NH-DJVP2VP2-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼帶鎧裝耐火儀表計算機電纜 |
|
NH-DJVP3V22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝耐火儀表計算機電纜 |
|
NH-DJVVP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝耐火儀表計算機電纜 |
|
NH-DJVP3VP3-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝耐火儀表計算機電纜 |
|
NH-DJVPV32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽鋼絲纏繞鎧裝耐火儀表計算機電纜 |
|
NH-DJVVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽鋼絲纏繞鎧裝耐火儀表計算機電纜 |
|
NH-DJVPVP32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼絲纏繞鎧裝耐火儀表計算機電纜 |
|
NH-DJVP2V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽鋼絲纏繞鎧裝耐火儀表計算機電纜 |
|
NH-DJVVP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽鋼絲纏繞鎧裝耐火儀表計算機電纜 |
|
NH-DJVP2VP2-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝耐火儀表計算機電纜 |
|
NH-DJVP3V32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼絲纏繞鎧裝耐火儀表計算機電纜 |
|
NH-DJVVP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼絲纏繞鎧裝耐火儀表計算機電纜 |
|
NH-DJVP3VP3-32 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝耐火儀表計算機電纜 |
|
NH-DJVPVR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽耐火儀表計算機軟電纜 |
|
NH-DJVVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽耐火儀表計算機軟電纜 |
|
NH-DJVPVRP |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽耐火儀表計算機軟電纜 |
|
NH-DJVP2VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽耐火儀表計算機軟電纜 |
|
NH-DJVVRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽耐火儀表計算機軟電纜 |
|
NH-DJVP2VRP2 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽耐火儀表計算機軟電纜 |
|
NH-DJVP3VR |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽耐火儀表計算機軟電纜 |
|
NH-DJVVRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽耐火儀表計算機軟電纜 |
|
NH-DJVP3VRP3 |
銅芯聚氯乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽耐火儀表計算機軟電纜 |
|
注：1、阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB、ZC，一般不注明（ZR）等級則為C類；2、耐火（NH）分為A、B類耐火，分別表示為NA、NB，一般不注明（NH）等級則為B類； 3、對于其他一些常用型號按表1的規定進行表示。 |
|
六、電纜規格
表3 電纜規格
|
產品特征 |
額定電壓 V |
線組類型 |
導體標稱截面mm2 |
|||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
||||
|
線組數 |
||||||||
|
無鎧裝電纜 |
450/750 300/500 |
2線組 3線組 |
1～48 |
|||||
|
鎧裝電纜 |
8～48 |
4～48 |
||||||
|
注：推薦的線組數系列為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48。 |
|
|||||||
七、絕緣線芯識別
線組內絕緣線芯識別采用顏色識別，線組間采用色帶、編碼等合適的方式識別，也可按照用戶要求。
八、產品結構示意圖

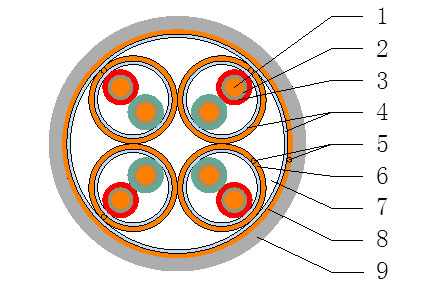

1-導體2-耐火層3-絕緣4-包帶5-引流線6-分屏蔽7-填充8-總屏蔽9-外護套
圖1額定電壓300/500V(450/750V)繞包分屏蔽和總屏蔽耐火儀表計算機電纜

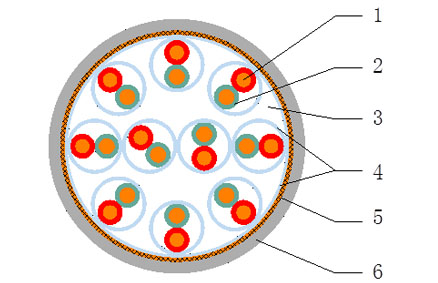

1-導體2-絕緣3-填充4-包帶5-總屏蔽6-外護套
圖2額定電壓300/500V(450/750V)編織總屏蔽儀表計算機電纜

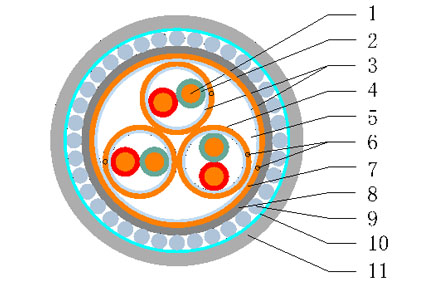

1-導體2-絕緣3-包帶4-分屏蔽5-填充6-引流線
7-總屏蔽8-內護套9-鋼絲纏繞鎧裝層10-包帶11-外護套
圖3額定電壓300/500V(450/750V)繞包分屏蔽和總屏蔽鋼絲纏繞鎧裝儀表計算機電纜

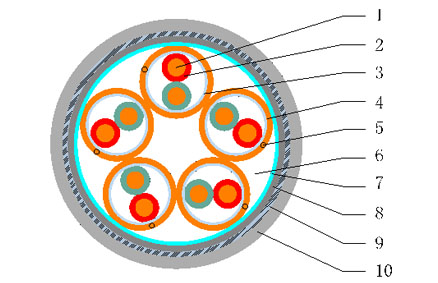

1-導體2-絕緣3-包帶4-分屏蔽5-引流線6-填充
7-包帶8-內護套9-鋼帶鎧裝層10-外護套
圖4額定電壓300/500V(450/750V)繞包分屏蔽鋼帶鎧裝儀表計算機電纜
